JRD總行程及力行程可調氣液增壓缸

您當前的位置：

首頁> 產品中心> 氣液增壓缸係列> JRD總行程及力行程可調氣液增壓缸

產品名稱：JRD總行程及力行程可調氣液增壓缸

作動方式：雙動

作動條件：4~7kg/cm²壓縮空氣

液壓抗磨油：VG68#抗磨液壓油

工作溫度：0~60℃

操作速度：50~400mm/s

油缸耐壓：300kg/cm²

氣缸耐壓：12kg/cm²

預壓行程公差：+1.00mm 0.00mm

力行程公差：+0.20mm 0.00mm

工作頻率：25~45次/min（與行程長短成反比）

高壓出力：1~40噸

玖容廠家直銷，2年免費保修，非標定製！

在線聯係

JRD總行程及力行程可調氣液增壓缸

【JRD總行程及力行程可調氣液增壓缸產品說明】：

JRD總行程及力行程可調氣液增壓缸最大特點就是在於預壓行程和增壓行程都可按需精確調節。客戶設置最大預壓行程及最大增壓行程.然後根據不同的產品實際需求來自由調節行程的長短。本產品設置為2個可調螺母，操作方便，穩定且快速。

我司除了JRD總行程及力行程可調氣液增壓缸，還有JRB力行程可調氣液增壓缸及JRC總行程可調氣液增壓缸供廣大客戶選擇，如有不清楚的地方均可向我司業務免費谘詢。

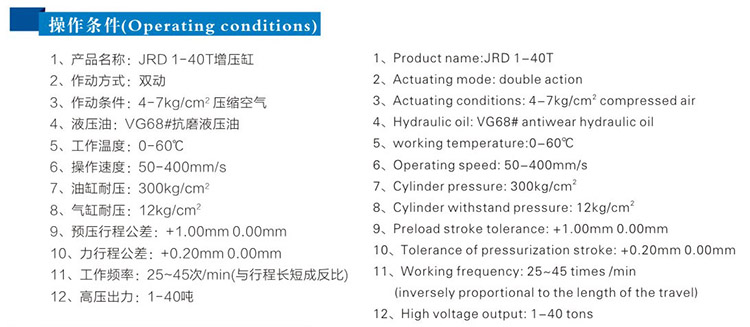

【JRD總行程及力行程可調氣液增壓缸操作條件】：

谘詢熱線：400-833-2669

【JRD總行程及力行程可調氣液增壓缸產品特點】：

1、靈巧設計，結構完美合理；

2、多功能產品：預壓及增壓行程均可調節；

3、操作維護簡便；

4、適用於：金屬衝壓、、彎曲、衝孔、成型、鉚合、等作業；

5、安裝方式：正裝（前軸向下出力）；
6、此可調氣液增壓缸可非標定製，玖容廠家直銷，氣液增壓缸價格實惠。

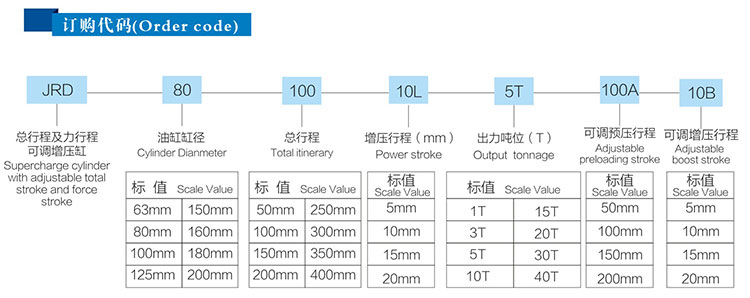

【JRD總行程及力行程可調氣液增壓缸訂購代碼及產品提升力和理論出力對照表】：

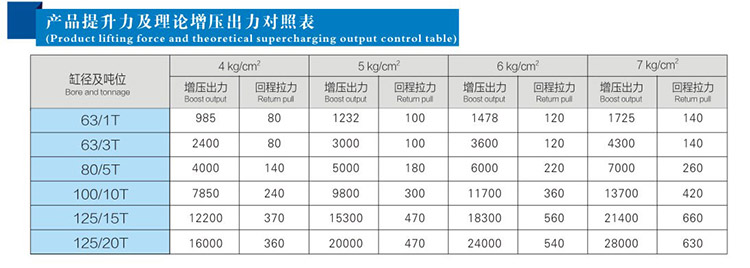

JRD總行程及力行程可調氣液增壓缸產品提升力和理論出力對照表

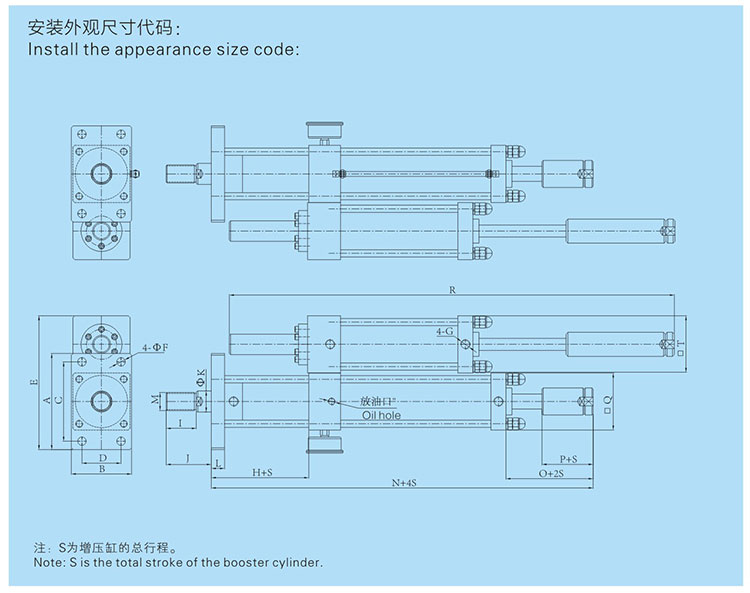

【JRD總行程及力行程可調氣液增壓缸安裝尺寸表】：

【預壓式氣液增壓缸工作原理】：

氣液增壓缸是將一油壓缸與增壓器作一體式相結合，利用增壓器的大小不同受壓截麵麵積之比，以及帕斯卡能源守衡原理而工作。因為壓力不變，當受壓麵積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果，以預壓式增壓缸為例：當工作氣壓壓在液壓油（或活塞）表麵時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大於氣壓壓力時缸則停止動作，此時，增壓缸的增壓腔因為電信號（或氣動信號）動作，開始增壓從而達到成型產品的目的。
氣液增壓缸工作原理圖

【JRD總行程及力行程可調氣液增壓缸設計圖】：

JRD總行程及力行程可調氣液增壓缸設計圖

注：此可調氣液增壓缸設計圖僅僅是舉例，因為不同規格產品外形尺寸有所差異，具體設計圖會在下單時由我司技術給出。玖容氣液增壓缸廠家，到目前為止，已為3000多家企業進行了針對性的產品定製服務，服務過上萬家客戶，歡迎廣大新老客戶選型報價。

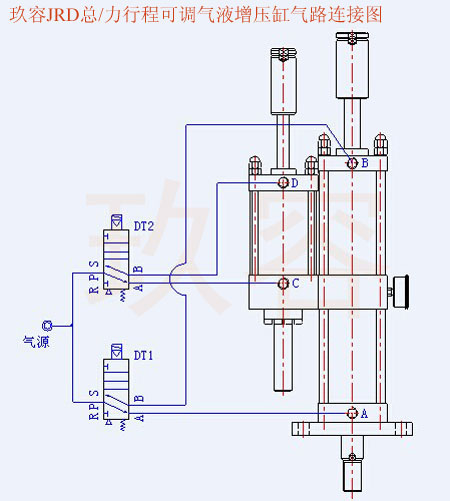

【JRD總行程及力行程可調氣液增壓缸氣路連接圖】：

氣液增壓缸動作順序：

(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表麵，氣缸段總行程開始向下作位移；

(2)、活塞杆位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成複位，增壓缸卸壓；

(4)、DT1斷電，氣缸段總成複位，液壓油回位到儲油筒，些時一個動作循環完成。
